Phân biệt các loại cáp mạng Cat 5, Cat 5e, Cat6, Cat 6A
Khi sử dụng cáp đồng đôi xoắn để truyền dữ liệu trong mạng LAN, người dùng thường không biết phải lựa chọn loại cáp nào để đáp ứng các ứng dụng của hệ thống mạng với chi phí hợp lý nhất mà hiệu quả đem lại cao nhất. Bài viết này sẽ giúp các bạn phân biệt các loại cáp (Cat. 5, Cat. 5e, Cat. 6 và Cat. 6A), từ đó bạn sẽ có thêm các thông tin cần thiết để lựa chọn loại cáp phù hợp hơn với nhu cầu sử dụng của mình.
Dựa trên các tiêu chuẩn được đưa ra bởi các tổ chức như Hiệp hội Công nghiệp viễn thông (TIA) và Hiệp hội Công nghiệp điện tử (EIA), dây cáp mạng hay dây cáp đồng đôi xoắn được phân loại dựa trên hiệu suất truyền tải dữ liệu.
Trên thị trường hiện tại có 4 loại cáp mạng: Cat5, Cat5e, Cat6, Cat6A. Theo tính chất chống nhiễu, các loại cáp mạng này được chia ra thành cáp UTP (không chống nhiễu), STP (bao gồm FTP và SFTP có tính năng chống nhiễu). Các loại cáp mạng này có chung đặc điểm là bao gồm 8 sợi dây cáp nhỏ được chia thành 4 cặp dây xoắn đôi với nhau với các màu sắc được quy ước như sau:
- Cặp dây vàng: là dây vàng và dây trắng vàng.
- Cặp dây xanh lá: là dây xanh lá và dây trắng xanh lá.
- Cặp dây xanh dương: là dây xanh dương và dây trắng xanh dương.
- Cặp dây nâu: là dây nâu và dây trắng nâu.
Dây cáp mạng Cat5 (Category 5):

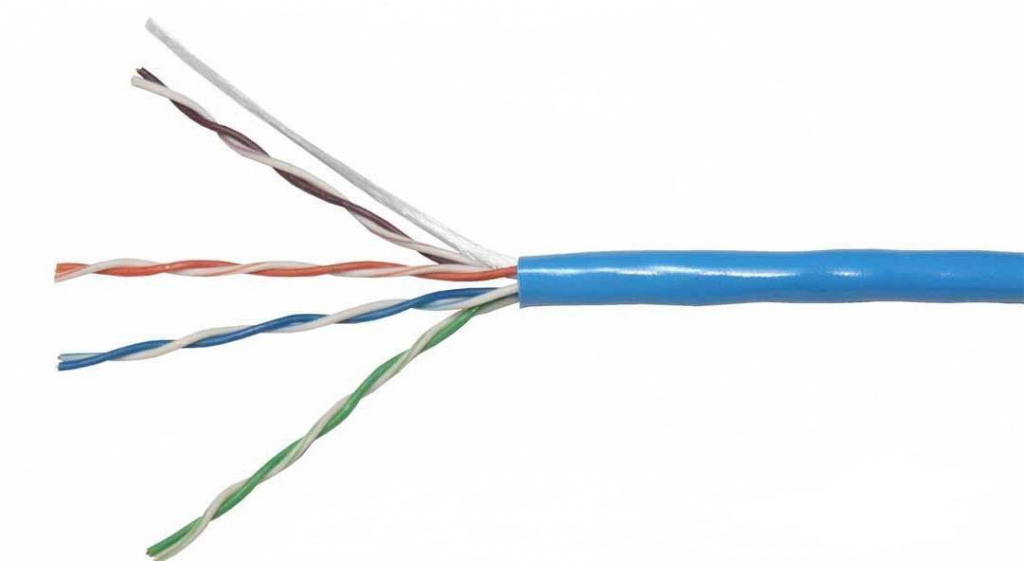

Dây cáp mạng Cat5 là loại dây cáp cơ bản nhất. Nó đáp ứng các ứng dụng 10/100 Mbps Fast Ethernet và băng thông lên đến 100Mhz. Các dây dẫn đồng của loại cáp này có thể là lõi đặc (solid) hoặc là lõi bện (stranded). Khi yêu cầu sử dụng ở khoảng cách xa thì dùng dây cáp lõi đặc, còn dây cáp lõi bện chỉ dùng làm dây cáp đấu nối (patch cord)
.png)

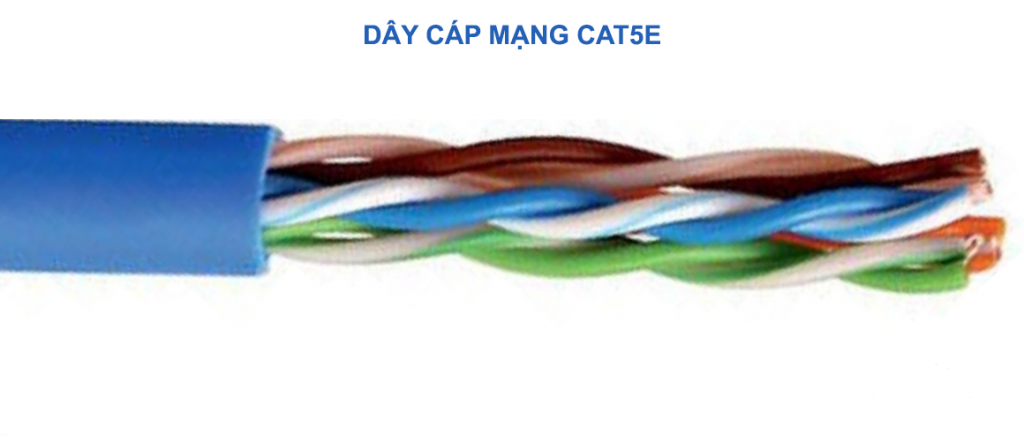

Dây cáp mạng Cat5e (Category 5 enhanced):
Về cơ bản, dây cáp mạng Cat5e là dây cáp mạng Cat5 được nâng cấp nhằm đáp ứng các tiêu chuẩn và nhu cầu khắt khe hơn. Khả năng cho phép giảm nhiễu truyền tín hiệu nhờ độ xoắn của các cặp dây cao hơn, đồng thời đáp ứng tốc độ truyền dữ liệu 1000Mbps (Gigabit).

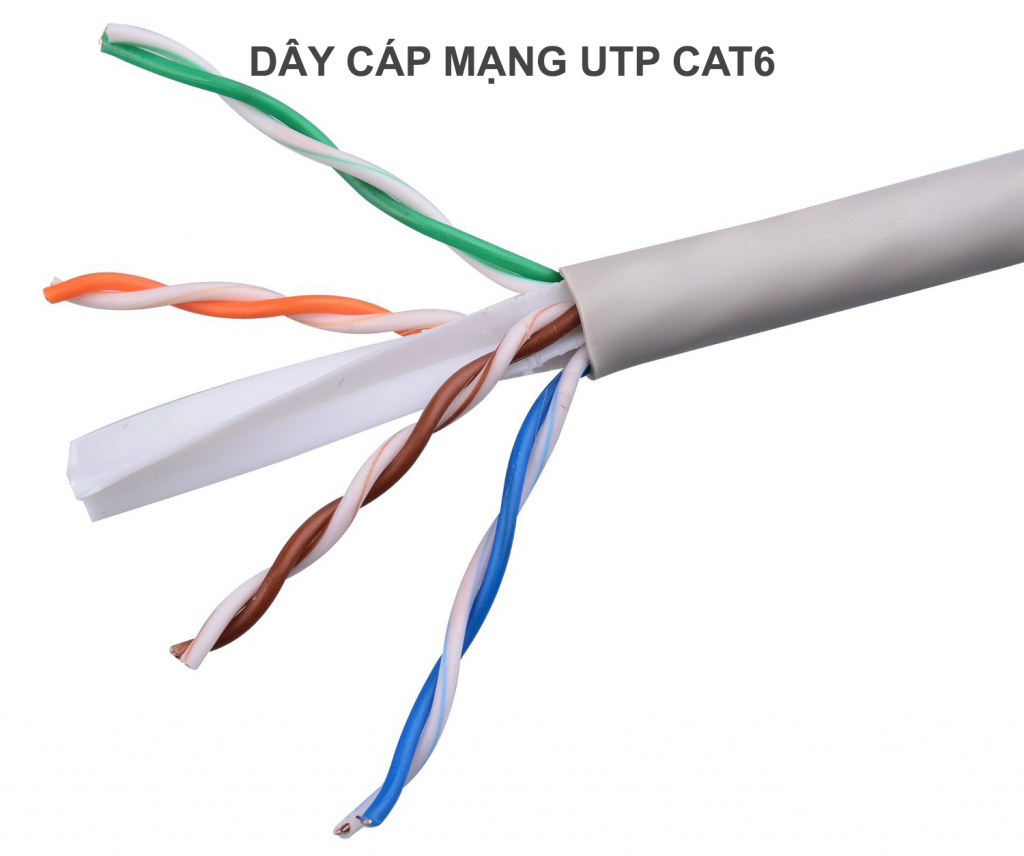

Dây cáp mạng Cat6 (Category 6):
Dây cáp mạng Cat6 là sự phát triển chính từ Cat5e nhằm cải thiện hiệu suất. Khả năng truyền dữ liệu với tốc độ tới 10Gigabit/giây ở băng thông 250Mhz với khoảng cách từ 35m-55m. 4 cặp dây xoắn được tách biệt nhau hoàn toàn bởi lõi nhựa chữ thập (cross filter) cho phép dây cáp mạng Cat6 truyền dữ liệu ổn định và tốt hơn Cat5.
.png)
Dây cáp mạng Cat6A:
Cat6A được sản xuất nhằm đáp ứng nhu cầu truyền tải dữ liệu lớn và ở khoảng cách xa hơn. Khả năng đáp ứng ứng dụng 10Gigabit Ethernet ở băng thông 500Mhz ở khoảng cách 100m. Cấu trúc được cải thiện với lõi nhựa chữ thập (cross filter) và vỏ ngoài được làm dày hơn.
(TAKO tổng hợp)
